Bonjour a tous.

Petit tuto pour allumé ou éteindre l'affichage d'un Shield LCD.

Matériel a avoir sous la mains.

Une carte Arduino.

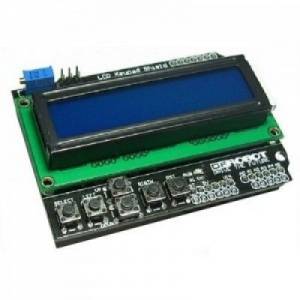

Le Shield LCD:

Est c'est tout , et oui.

Maintenant la petit programmation que je vous fournie.

Code:
/*******************************************************
* Test activation/désactivation retro-éclairage LCD 5 boutons DFRobot
*
*
*
********************************************************/


/************* Librairie(s) à inclure ****************/
#include <LiquidCrystal.h>


/************* Définir les broches du LCD (pins) ****************/
LiquidCrystal lcd(8, 9, 4, 5, 6, 7);
int PinLCDBacklight = 10; // broche LCD Backlight
int PinBouton = 0; // broche analogique (A0) utisée pour les 5 boutons


/************* Définition des E/S ****************/
//int PinLedArduino = 13; // Led sur circuit Arduino


/************* Constantes ****************/
#define btnRIGHT  0 // define some values used by the panel and buttons
#define btnUP     1
#define btnDOWN   2
#define btnLEFT   3
#define btnSELECT 4
#define btnNONE   5


/************* Variables ****************/
// Réglables
//

// NON Réglables
byte  lcd_key = 0;
int  adc_key_in = 0;



/************* Setup ****************/
void setup()
{
  lcd.begin(16, 2);        // initialiser la LCD library, 16 caractères, 2 lignes
  //pinMode(PinLedArduino, OUTPUT);

  pinMode(PinLCDBacklight, OUTPUT); // Broche LCD backlight en sortie
  digitalWrite(PinLCDBacklight, HIGH); // Retro-éclairage actif (par défaut il est déjà mais je le justifie ici)
}


/************* Boucle principale ****************/
void loop()
{
  lcd.setCursor(0,0);      // placer le curseur à la première ligne, première position
  lcd.print(" LCD eclairage "); // texte d'accueil
  lcd.setCursor(0,1);            // placer le curseur au début de la seconde ligne
  lcd.print("  <-On   Off->"); // boutons à utiliser
  lcd_key = read_LCD_buttons();  // lire la valeur du bouton (->fonction)

  switch (lcd_key)               // selon le bouton appuyé ...
  {
  case btnRIGHT:
    {
      digitalWrite(PinLCDBacklight, LOW); // Retro-éclairage éteint
      //lcd.noDisplay(); // désactive l'affichage texte
      break;
    }
  case btnLEFT:
    {
      digitalWrite(PinLCDBacklight, HIGH); // Retro-éclairage actif
      //lcd.display(); // active l'affichage texte
      break;
    }
  case btnUP:
    {
      break;
    }
  case btnDOWN:
    {
      break;
    }
  case btnSELECT:
    {
      break;
    }
  case btnNONE:
    {
      break;
    }
  }

}

/************* Sous programmes ****************/




/************* Fonctions ****************/

//  Lire la valeur A/D retournée selon le bouton choisi
int read_LCD_buttons()
{
  adc_key_in = analogRead(PinBouton);
 if (adc_key_in > 1000) return btnNONE; // On commence par la valeur la plus probable : Aucun appui sur bouton !
  if (adc_key_in < 50)   return btnRIGHT;
 if (adc_key_in < 195)  return btnUP;
  if (adc_key_in < 380)  return btnDOWN;
  if (adc_key_in < 555)  return btnLEFT;
  if (adc_key_in < 790)  return btnSELECT;
 return btnNONE;  // si aucun appui sur bouton, on retoune la constante btnNONE ...
}


Voila si vous avez des questions hésité pas a les poster.

Merci a vous tous.
